蛇形彈簧聯軸器的詳細安裝教程

時間：2021-05-06 23:33:52 作者：朗動傳動文章來源：本站點擊：98次

蛇形聯軸器分為橫剛度和變剛度兩種，其主要由以下兩種形狀與彈簧接觸齒來確定。
　　蛇形聯軸器齒形為直線形。蛇形彈簧和齒的接觸點之間的距離不會由于蛇形彈簧的變形而改變，剛性也不會改變。聯軸器的兩個半部的相對旋轉角度與傳遞的扭矩線性相關。
　　
蛇形聯軸器軸齒形為彎曲：輕負載時，彎曲彈簧的筆直部分基本上與所連接的軸平行。隨著載荷的增加，彎曲彈簧的變形增加，與齒的接觸弧面也增大，與齒的接觸點之間的距離越來越短，并且剛度增大。聯軸器的兩個半部的相對旋轉角度與傳遞的扭矩呈非線性關系，這是一個可變剛度的曲折式彈簧聯軸器。線性齒形易于加工且成本低廉，但僅適用于傳遞扭矩變化較小的工作條件。曲線齒聯軸器適用于大扭矩變化以及正負工況，并具有良好的緩沖效果，但弧形齒形的制造難度較小，制造成本較高。
　　蛇形聯軸器具有許多的優良性能，例如：減震性能優，設備使用的時間長；以及可以經受大范圍的變動載荷，在工作中起動安全；還有就是傳動效率高，工作的狀態穩定，運行可靠；在使用過程中產生的噪音小，潤滑性強；結構簡單，裝拆方便。
　　蛇形彈簧聯軸器的詳細安裝教程：
　　1.安裝密封圈和半軸套
　　關閉電源，干凈地擦拭與聯軸器相連的兩個軸，然后在半聯軸器和密封圈上涂抹潤滑脂。將密封圈放在軸上），無需加熱冷裝快速接頭，而需加熱過盈配合。
　　2.使用兩個聯軸器調節和對準標尺測量兩個軸套之間的間隙，對準條件和同軸條件。調節偏差在安裝聯軸器的允許范圍內。調整范圍包括角度偏差。平行偏差和浮動偏差。對準后，聯軸器提供長的使用壽命和少的聯軸器維護。
　　3.安裝蛇形彈簧
　　在安裝蛇形彈簧之前，先用長期的潤滑劑填充聯軸器齒之間的凹槽，然后用木頭將彈簧固定在聯軸器的齒槽上。輕輕扣緊敲打錘子的齒（請注意，安裝彈簧中的所有縫隙都指向同一方向，這有助于防旋轉塊正確接觸蓋）。然后刮去彈簧外部的任何油脂。通常情況下，每6個月加一次油。
　　4.安裝聯軸器蓋
　　將聯軸器密封環放在軸套上的適當位置，將其插入外殼下半部分的凹槽中，安裝墊片，然后安裝上蓋的上半部分。合上外殼并擰緊螺絲。在聯軸器正常工作之前，請確保所有零件均已正確安裝，聯軸器已牢固地連接至軸，并且油塞已安裝在注油孔中。

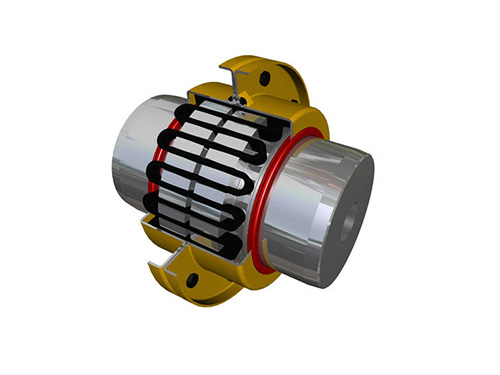

　　蛇形彈簧聯軸器是利用分為一組或幾組的蛇形彈簧，嵌在兩瓣聯軸器凸緣上的齒間內，以實現兩半聯軸器的聯接，為防止蛇形彈簧在離心力作用下甩出及避免蛇形彈簧與齒接觸處發生干摩擦，需用封閉的殼體罩住，并在里面注以潤滑油或潤滑脂。
